AC166~167

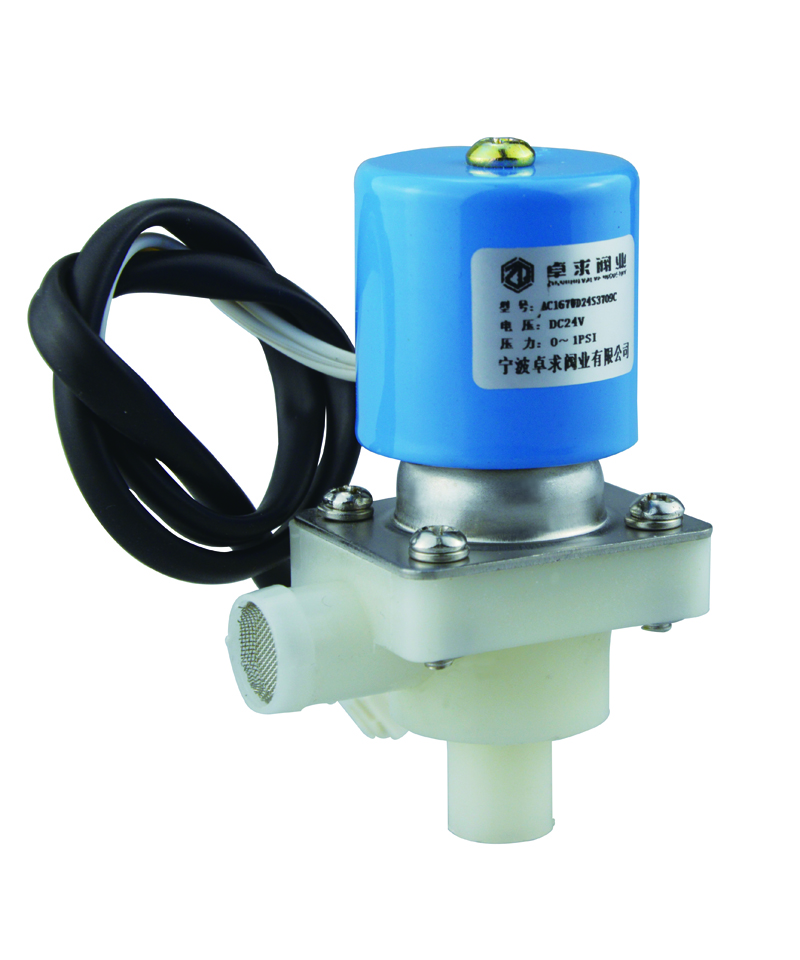

直动式二通电磁阀

特点:
※ 二位二通直动式、通电打开,断电关闭
※ 食品级隔膜式,介质不接触金属
※ 可用于 RO机出水系统
※ 体积小、反应快、流量大、结构简单
控制方式:隔膜型直动式
阀体材质:PP
使用介质:热水、冷水
最大耐压:1 PSI 最大工作压力:1.5PSI
介质温度:-10℃~100℃
环境温度:-10℃~40℃
安 装:按阀体所标流向箭头水平安装。
标准电压:AC:220V/ 50HZ
DC24V, 12V
电压波动:+10%~-10%
防护等级:IP00
耐温等级:Class 130℃ B级
密 封:Silicone Rubber (S) (-50~+200℃)
电气连接: 直接出线式 ,线长 30cm
  • 型号规格

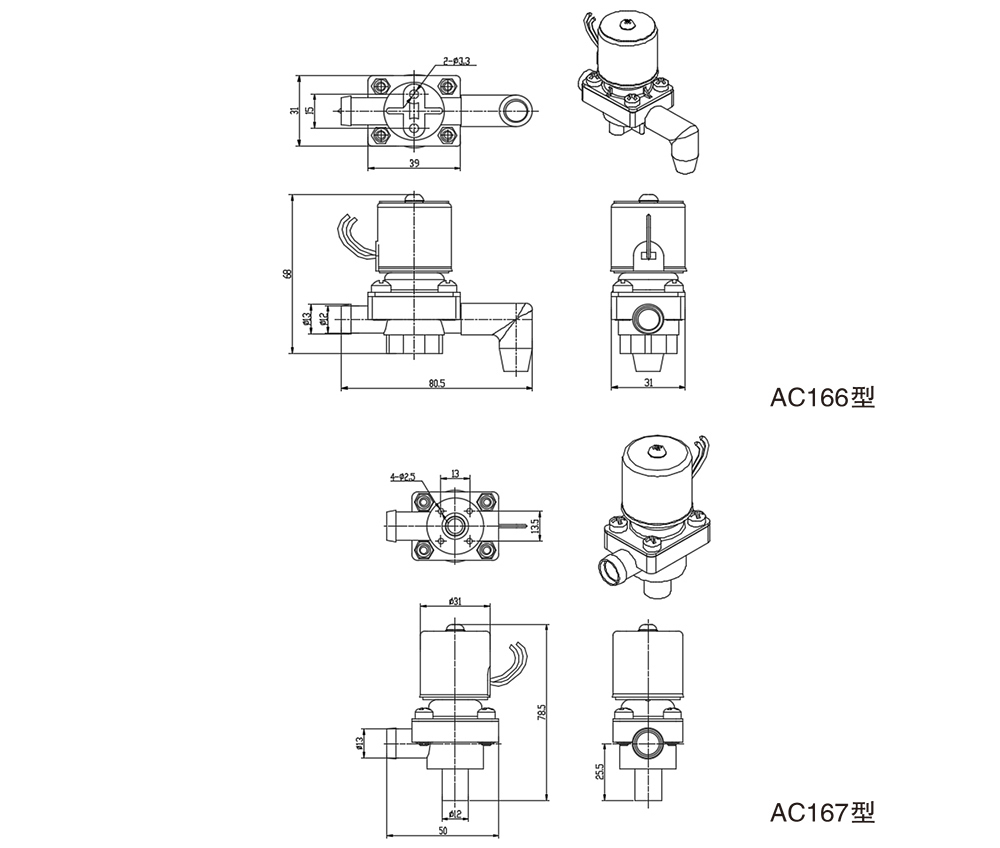

  • 产品结构






接管尺寸 G



流量通径mm



流量系数CV

流体压力范围(PSI

线圈

功率



外形尺寸长×宽×高L×W×H





重量KG



订货型号

以下表中电压为220VAC-50/60HZ



配置



AC 220V



DC 24V

AC

DC

1/8”

2.5

0.21

0-120

0-120

W

7

5

39×31×67

0.12

AC161WA20E3701R3N

1/4”

2.5

0.21

0-120

0-120

W

7

5

39×31×67

0.12

AC161WA20E3702R3N

R1/4

(φ6.35mm)



2.5



0.21

0-120

0-120



W



7



5



38×31×62



0.12



AC162WA20E3702R3K

0-120

0-120

1/4”

10

1.9

2.9-116

2.9-116

L

5.6

5.6

47×36×58

0.11

AC164LA20E370210N

R1/4

(φ6.35mm)



10



1.9



2.9-116



2.9-116



L



5.6



5.6



58×36×58



0.11



AC165LA20E370210K



1

2

3

4

5

6

7

8



AC16 型



线圈类型



电压



密封材料



阀体材质类型



连接方式

流量通



其它选配

A

C

161

W

A20

E

37

02

10





A= 直 动



C=常闭



系列号



N=塑封引线式     W=铁壳引线式     L=塑封插片式





A10=AC110V





E=EPDM 三元乙丙



37=塑料类



01=1/8''



R3=2.5



N=美标NPT连接



161

A20=AC220V





02=1/4''

10=10

其他螺纹可以定制





162

D12=DC12V









K=快插管子





164

D24=DC24V









R1/4 (φ6.35mm)





165

D36=DC36V
