AC15

直动式二通电磁阀

特点:
※ 二位二通直动式,通电打开,断电关闭
※ 可用于中性气体和中性液体的自动控制
※ 体积小、流量大、结构简单
※ 压力高,反应快
控制方式:直动式
阀体材质:黄铜、不锈钢 316
最大耐压:250bar 最大工作压力:150bar
环境温度:0℃~65℃
安 装:按阀体所标流向箭头水平安装。
标准电压:AC:220V/ 50HZ 240/60HZ ,AC110V
DC24V, 12V
电压波动:+10%~ -10%
防护等级:IP65 100%ED
密 封: 可选NBR(N)、EPDM(E)、VITON(V)、PTFE(T)
电气连接: DIN 接线盒(PG11) 引线式(可选配)
介质粘度: 20cst
注:黄铜阀体工作压力最高 80bar,超过 80bar选用不锈钢
介 质:中性液体、中性气体
介质温度: NBR ( -10~+80℃)
                EPDM (-30~+130 ℃)
                VITON (-20~+150℃)
                PTFE (-40~+180℃)
  • 型号规格
  • 产品结构





接管尺寸 G



流量通径mm



流量系数CV

流体压力范围(bar)

线圈

功率

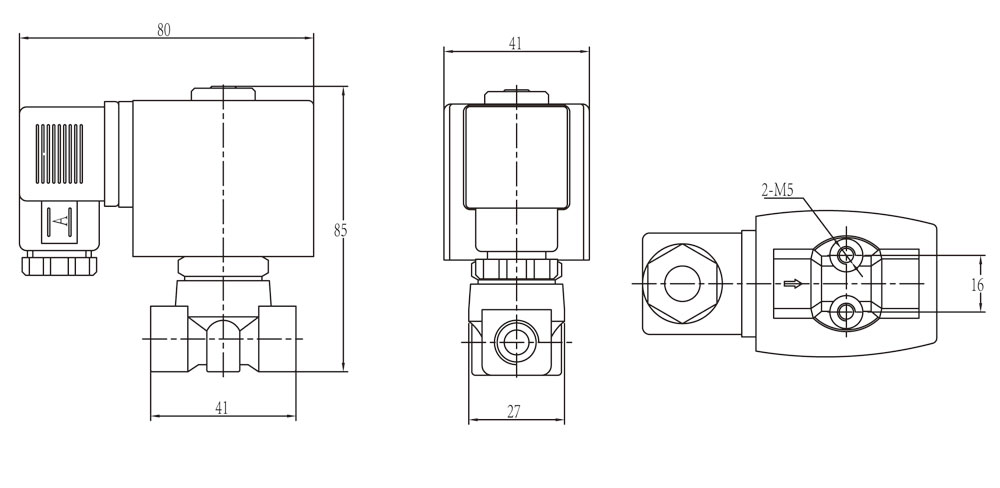

外形尺寸长×宽×高L×W×H





重量KG



订货型号

以下表中电压为220VAC-50/60HZ

材质以黄铜为例

气体

液体



配置



AC 220V



DC 24V

AC

DC

AC

DC







1/8”

1.0

0.04

0-130

0-100

0-130

0-100

D

19

17

41×27×85

0.46

AC15DA20N310101

1.2

0.05

0-120

0-100

0-120

0-100

D

19

17

41×27×85

0.46

AC15DA20N3101R1

1.5

0.08

0-100

0-80

0-100

0-80

D

19

17

41×27×85

0.46

AC15DA20N3101R2

2.0

0.14

0-90

0-60

0-90

0-60

D

19

17

41×27×85

0.46

AC15DA20N310102

2.5

0.23

0-60

0-40

0-60

0-40

D

19

17

41×27×85

0.46

AC15DA20N3101R3

3.0

0.25

0-30

0-20

0-30

0-20

D

19

17

41×27×85

0.46

AC15DA20N310103







1/4”

1.0

0.04

0-150

0-100

0-150

0-100

D

22

13

41×27×85

0.45

AC15DA20N310201

1.2

0.05

0-150

0-100

0-150

0-100

D

22

13

41×27×85

0.45

AC15DA20N3102R1

1.5

0.08

0-130

0-86

0-130

0-86

D

22

13

41×27×85

0.45

AC15DA20N3102R2

2.0

0.14

0-90

0-60

0-90

0-60

D

22

13

41×27×85

0.45

AC15DA20N310202

2.5

0.23

0-60

0-40

0-60

0-40

D

22

13

41×27×85

0.45

AC15DA20N3102R3

3.0

0.25

0-30

0-20

0-30

0-20

D

22

13

41×27×85

0.45

AC15DA20N310203



1

2

3

4

5

6

7

8



Ac15型



线圈类型



电压



密封材料



阀体材质类型



连接方式

流量通



其它选配

A

C

15

D

A20

N

31

01

01





A= 直 动



C=常闭



15=系列号



D= 塑封接

线盒式





M=  低功耗

塑封型



A24=AC24V



N=NBR丁腈橡胶



31=锻黄铜

32=304不锈钢浇铸



01=1/8''



01=1.0



L=带灯接线盒



A36=AC36V



02=1/4''

02=2.0

J=外置降温模块





A48=AC48V

A10=AC110V

V=VITON氟橡胶



03=3.0

D=数字定时器





A20=AC220V D12=DC12V



E=EPDM三元乙丙



R1=1.2

R2=1.5

N=美标NPT连接

其他螺纹可以定制





D24=DC24V





R3=2.5







D36=DC36V
