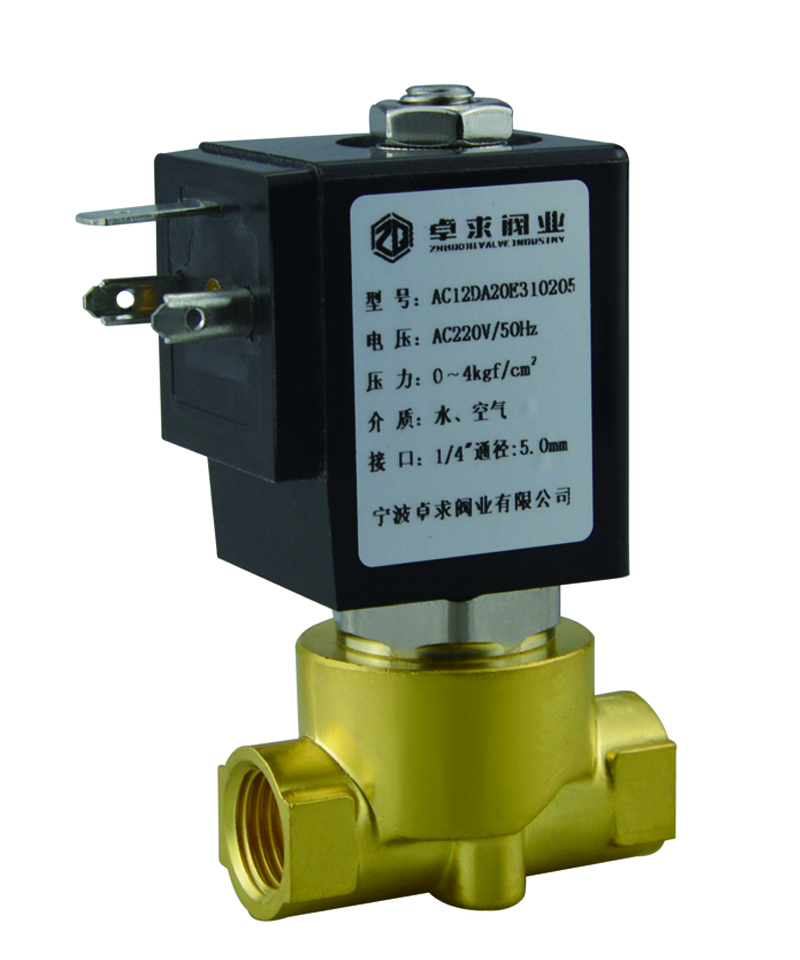

AC12

直动式二通电磁阀

特点:
※二位二通直动式、通电打开,断电关闭
※可用于中性气体和中性液体的自动控制
※体积小、流量大、结构简单
控制方式:直动式
阀体材质:黄铜、不锈钢 304(316可定制)
最大耐压:20bar 最大工作压力:0~13bar
环境温度:0℃~65℃
安 装:按阀体所标流向箭头水平安装。
标准电压:AC:220V/50HZ 240/60HZ ,AC110V
DC24V, 12V
电压波动:+10%~-10%
防护等级:IP65 100%ED
密 封:可选NBR(N)、EPDM(E)、VITON(V)
电气连接 : DIN接线盒(PG11)引线式(可选配)
介质粘度:20cst
介 质: 中性液体、中性气体
介质温度: NBR ( -10~+80℃)
               EPDM(-30~+130 ℃)
               VITON ( -20~+150 ℃)
  • 型号规格
  • 产品结构





接管尺寸 G



流量通径mm



流量系数CV

流体压力范围(bar



线圈配置

功率

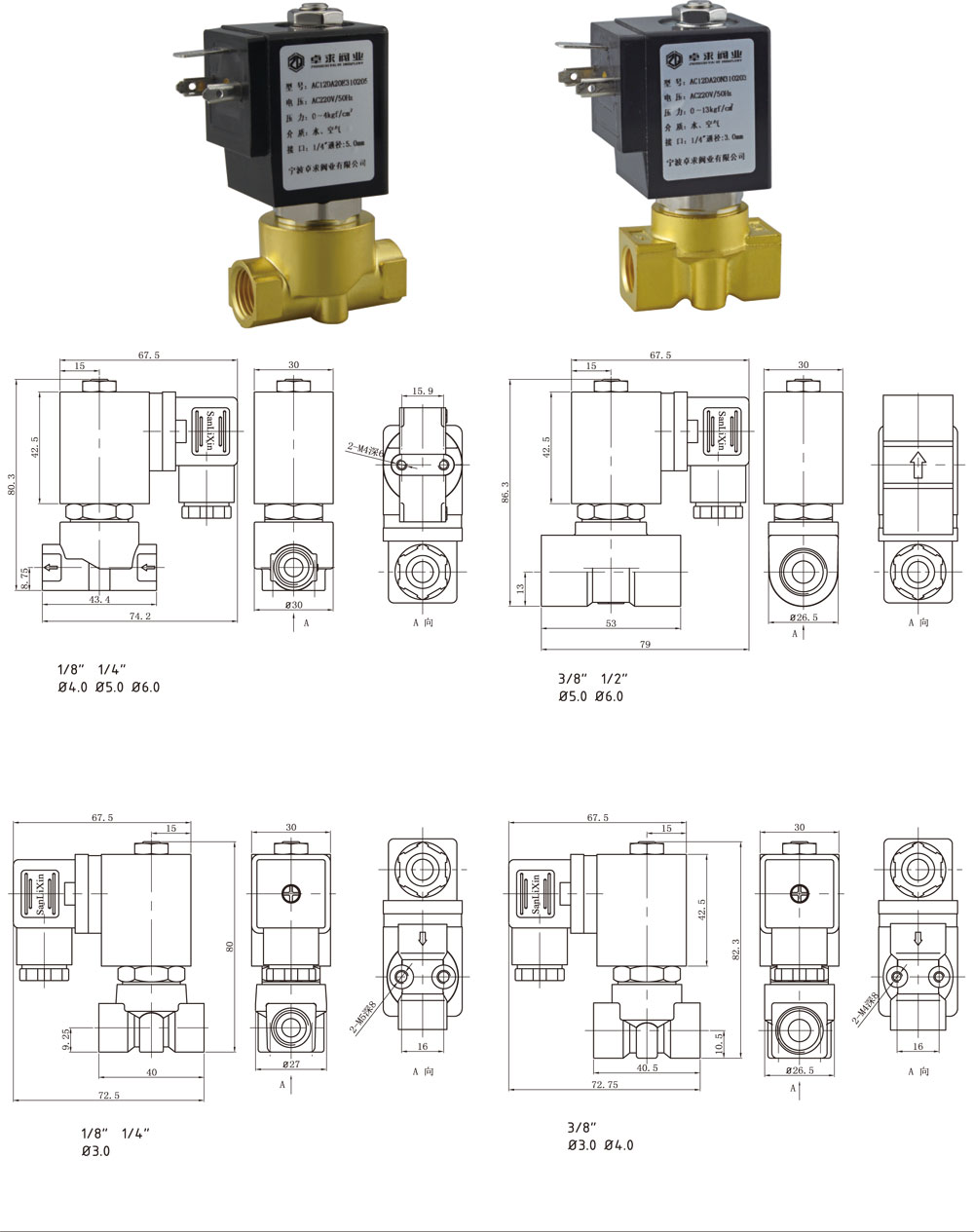

外形尺寸长×宽×高L×W×H



重量

KG



订货型号

以下表中电压为220VAC 50/60HZ

材质以黄铜为例

气体

液体



AC 220V



DC 24V

AC

DC

AC

DC





1/8”

2.5

0.3

0-13

0-13

0-13

0-13

D

22

13

40×27×80

0.37

AC12DA20N310103

3

0.6

0-13

0-13

0-10

0-10

D

22

13

40×27×80

0.37

AC12DA20N310104

5

0.65

0-4

0-2.5

0-4

0-2.5

D

22

13

43×30×80

0.36

AC12DA20N310105

6

0.8

0-3

0-2

0-3

0-2

D

22

13

43×30×80

0.36

AC12DA20N310106





1/4”

2.5

0.23

0-13

0-13

0-13

0-13

D

22

13

40×27×83

0.36

AC12DA20N310203

3

0.44

0-13

0-13

0-13

0-13

D

22

13

40×27×83

0.36

AC12DA20N310204

5

0.65

0-4

0-2.5

0-4

0-2.5

D

22

13

43×30×80

0.35

AC12DA20N310205

6

0.8

0-3

0-2

0-3

0-2

D

22

13

43×30×80

0.35

AC12DA20N310206



3/8”

3

0.3

0-13

0-13

0-10

0-10

D

22

13

40.5×26.5×82

0.34

AC12DA20N310303

4

0.6

0-8

0-8

0-6

0-6

D

22

13

40.5×26.5×82

0.34

AC12DA20N310304



3/8”

5

0.65

0-4

0-2.5

0-4

0-2.5

D

22

13

53×27×80

0.46

AC12DA20N310305

6

0.8

0-3

0-2

0-3

0-2

D

22

13

53×27×80

0.46

AC12DA20N310306



1/2”

5

0.8

0-4

0-2.5

0-4

0-2.5

D

22

13

53×27×80

0.43

AC12DA20N310405

6

0.8

0-3

0-2

0-3

0-2

D

22

13

53×27×80

0.43

AC12DA20N310406


1

2

3

4

5

6

7

8



AC12型



线圈类型



电压



密封材料



阀体材质类型



连接方式

流量通



其它选配

A

C

12

D

A20

N

31

03

04





A= 直 动



C=常闭



12=系列



D=塑封接



A24=AC24V



N=NBR丁腈橡胶



31=锻黄铜

32=304不锈钢浇 铸    33=316不锈钢浇铸



01=1/8''



03=3.0



L=带灯接线盒



线盒式

A36=AC36V



02=1/4''

04=4.0

J=外置降温模块









N=塑封引

A48=AC48V

V=VITON氟橡胶

03=3/8''

04=1/2''

05=5.0

06=6.0

D=数字定时器

N=美标NPT连接







线式

A10=AC110V

E=EPDM三元乙丙



R3=2.5

其他螺纹可以定制









A20=AC220V





R8=7.5









E=防爆型

D12=DC12V















M=低功耗

D24=DC24V















塑封型

D36=DC36V
