二位二通三片式高温电动球阀 DQ84

二位二通三片式高温电动球阀

特点:
二位二通三片式高温电动球阀,开关型可90 转角实现启闭,调节型可实现4-20mA 90 转角开度调节

除控制一般流体介质外,还适用于蒸汽、导热油等温度在-20℃~200℃范围的介质
流体阻力小,球阀是所有阀类中流体阻力最小的一种阀座密封采用高温特制的 PPL新材料,结构易于密封
下装阀杆和阀杆头部为特殊设计,如火灾造成阀杆密封破坏,阀杆凸台与阀体间还可以形成金属接触,确保阀杆密封。

阀体通道和连接管径在同一中心线上,介质几乎可以毫无损失的流过

精确的配合工艺,使该阀以较小的扭力来启闭阀门
球阀与执行器有散热支架连接,保证执行器在高温下安全运转选型方式详见 P96


  • 型号规格
  • 产品结构





接管尺寸

流量通径

mm



流量系数CV

流体压力范围(bar)

介质温度

执行器

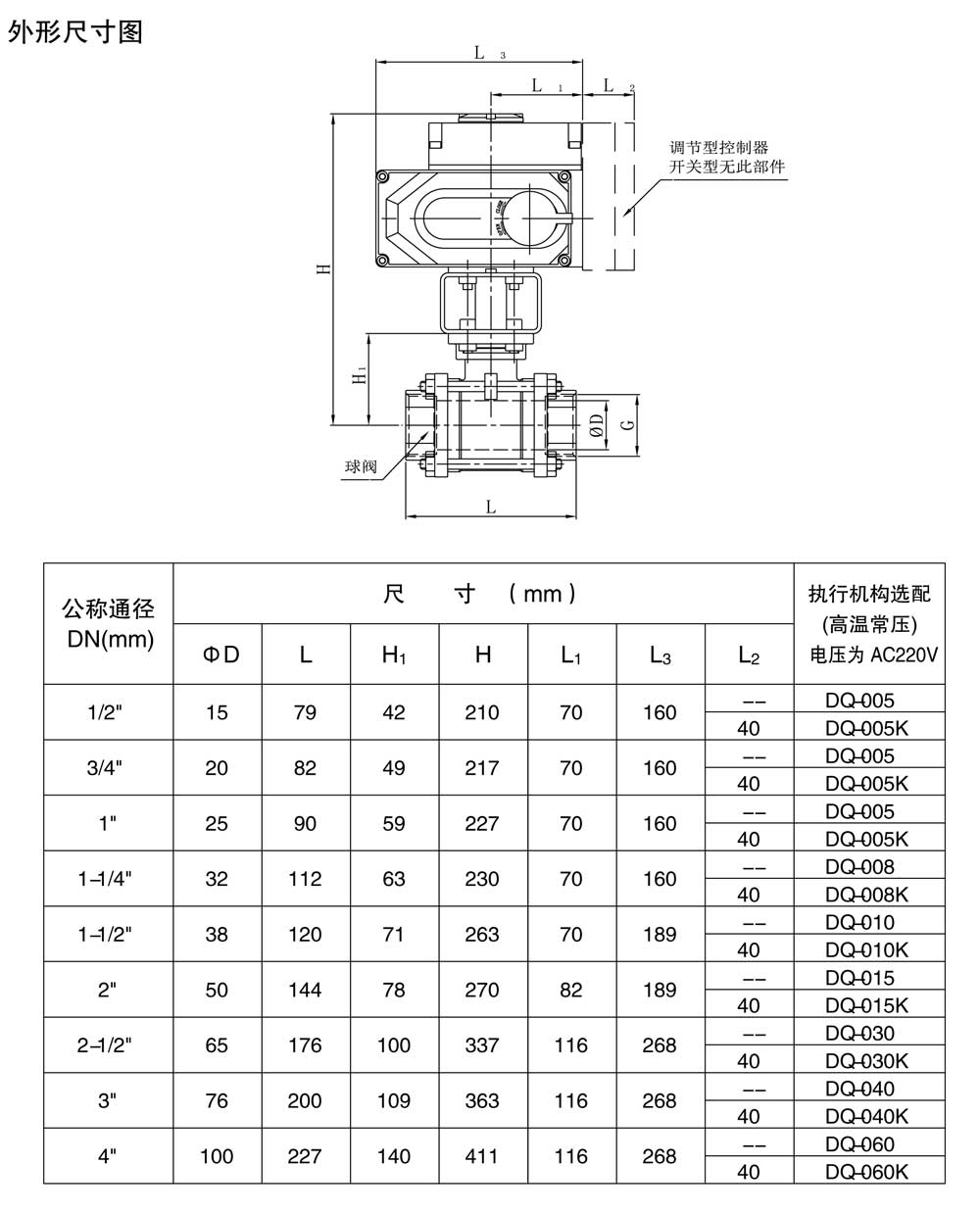

外形尺寸长×宽×高L×W×H





重量KG



订货型号

以下表中电压为220VAC

50/60HZ



蒸汽、导热油等高温介质





电压AC



扭矩N·M



1 / 2 "



15



4.5



0 -16



-20-200



220V

30

79×155

3.0

DQ84SA20P320415

50

79×163

5.5

DQ84SA20P320415K



3/4 "



20



7.5



0 -16



-20-200



220V

30

82×162

3.0

DQ84SA20P320520

50

82×170

5.5

DQ84SA20P320520K



1"



25



12



0 -16



-20-200



220V

30

90×172

3.5

DQ84SA20P320625

50

90×180

6.0

DQ84SA20P320625K



1-1/4"



35



24



0 -16



-20-200



220V



50



112×184

6.0

DQ84SA20P320735

7.5

DQ84SA20P320735K



1-1/2"



40



29



0 -16



-20-200



220V



80



120×192

6.5

DQ84SA20P320840

8.0

DQ84SA20P320840K



2"



50



48



0 -16



-20-200



220V



100



144×207

9.0

DQ84SA20P320950

10.5

DQ84SA20P320950K



2-1/2"



65



52



0 -16



-20-200



220V



200



176×264

20.5

DQ84SA20P322165

22

DQ84SA20P322165K



3"



80



80



0 -16



-20-200



220V



300



200×273



DQ84SA20P322380



DQ84SA20P322380K



4"



100



128



0 -16



-20-200



220V



400



227×304



DQ84SA20P3224100



DQ84SA20P3224100K
