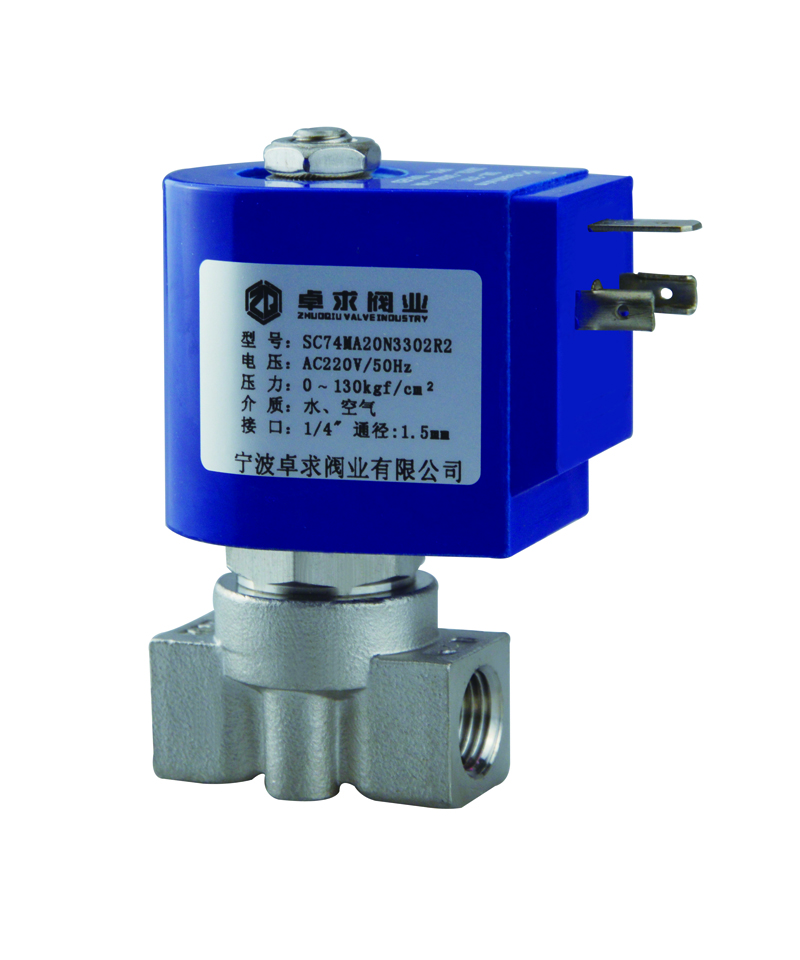

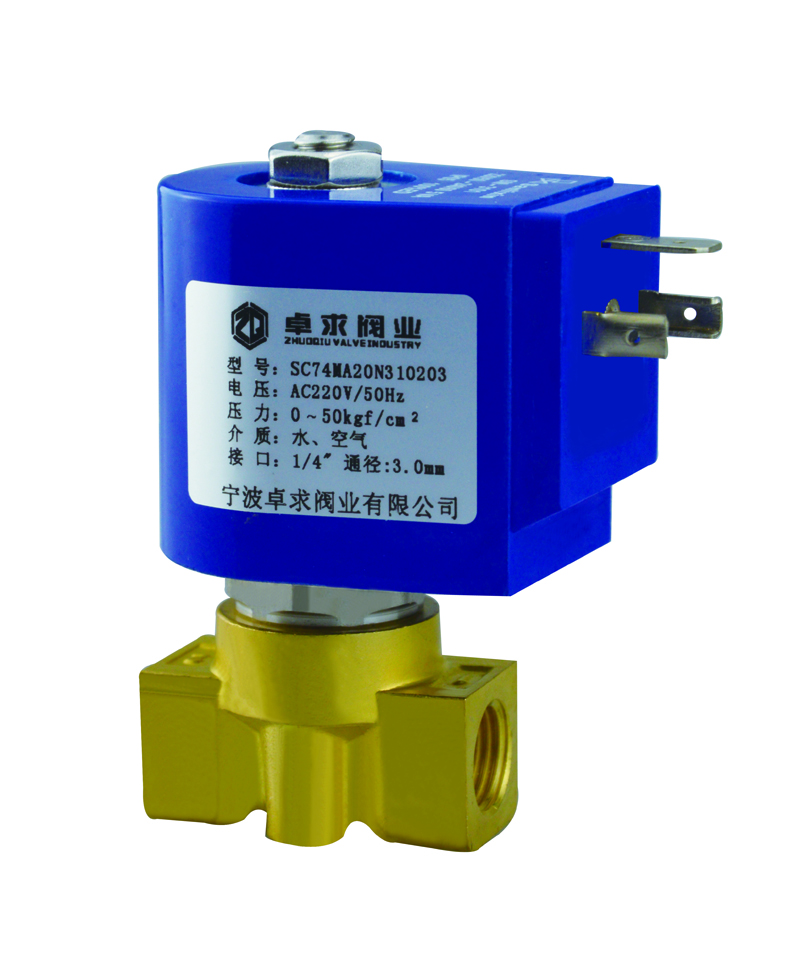

SC74

专用电磁阀

特点:
二位二通直动式高压型
可用于中性气体和中性液体的自动控制
常闭型:通电打开断电关闭
采用新型 M 线圈,起动力大,保持力较小
长时间工作温升低,无噪音
控制方式:直动式
阀体材质:黄铜、不锈钢 304、(316可定制)
最大耐压:240bar 最大工作压力:0~150bar
环境温度:0℃~65℃
安 装:按阀体所标流向箭头水平安装。
标准电压:AC:220V/50HZ 240/60HZ,AC110V
DC=24V, 12V
电压波动:+10%~-10%
防护等级:IP65 100%ED
密 封:可选 NBR(N)、EPDM(E)、VITON(V)、PTFE(T)
电气连接:DIN 接线盒(Pg11)
介质粘度:20cst
介 质:中性液体、中性气体
介质温度:
NBR(-10~+80℃)
EPDM(-30~-130℃)
VITON(-20~+150℃)
PTFE(-40~+180℃)

注:黄铜阀体工作压力最高 80bar,超过 80bar选用不锈钢

  • 型号规格

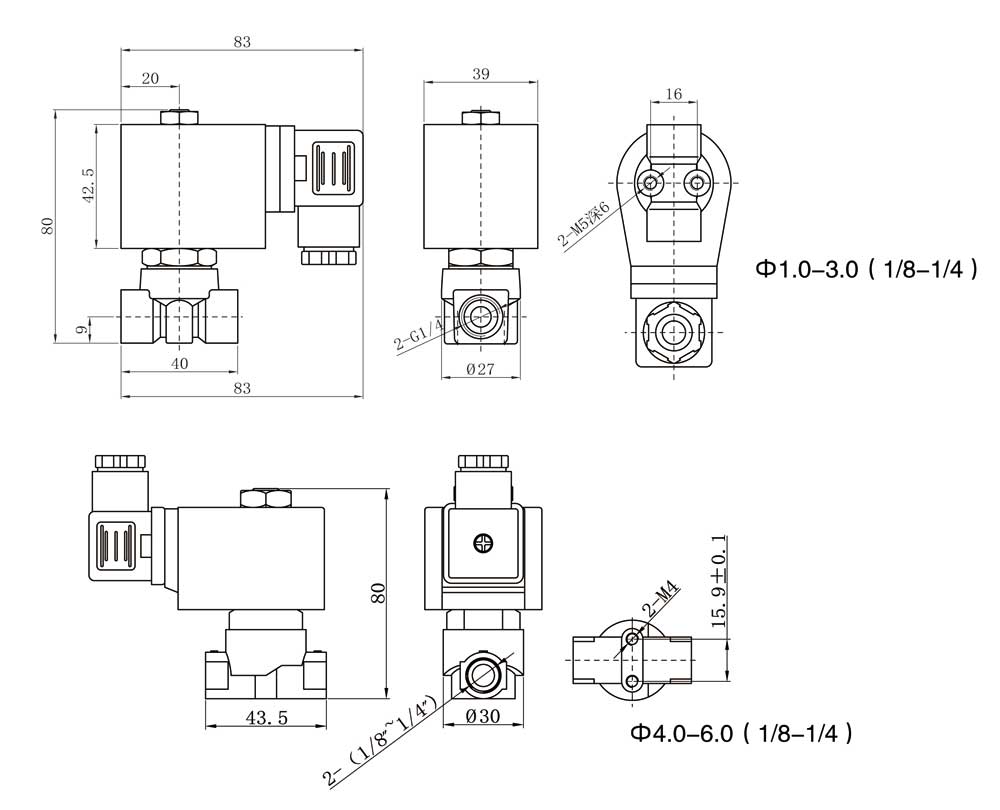

  • 产品结构





接管尺寸


流量通径mm


流量系数CV



流体压力范围(bar)

线



功率


外形尺寸长×宽×高L×W×H





重量KG



订货型号

以下表中电压为220VAC

50/60HZ

气体

液体



配置



AC 220V



DC 24V

AC

DC

AC

DC





1 / 8

1.0

0.04

0-150

0 -150

0-150

0 -150

M

4.5

7

40×27×80

0.48

SC74MA20N330101

1.5

0.08

0-130

0 -130

0-130

0 -130

M

4.5

7

40×27×80

0.48

SC74MA20N3301R2

2.0

0.14

0-120

0 -100

0-120

0 -100

M

4.5

7

40×27×80

0.48

SC74MA20N330102

2.5

0.23

0-80

0 -80

0-80

0 -80

M

4.5

7

40×27×80

0.48

SC74MA20N3301R3

3.0

0.25

0-50

0 -50

0-50

0 -50

M

4.5

7

40×27×80

0.48

SC74MA20N330103





1/4”

1.0

0.04

0-150

0 -150

0-150

0 -150

M

4.5

7

40×27×80

0.47

SC74MA20N330201

1.5

0.08

0-130

0 -130

0-130

0 -130

M

4.5

7

40×27×80

0.47

SC74MA20N3302R2

2.0

0.14

0-120

0 -100

0-120

0 -100

M

4.5

7

40×27×80

0.47

SC74MA20N330202

2.5

0.23

0-80

0 -80

0-80

0 -80

M

4.5

7

40×27×80

0.47

SC74MA20N3302R3

3.0

0.25

0-50

0 -50

0-50

0 -50

M

4.5

7

40×27×80

0.47

SC74MA20N330203



1 / 8”

4.0

0.6

0-40

0 -30

0-40

0 -30

M

7

9

43.5×30×80

0.5

SC74MA20N330104

5.0

0.65

0-23

0 -15

0-23

0 -15

M

7

9

43.5×30×80

0.5

SC74MA20N330105

6.0

0.8

0-15

0 -11

0-15

0 -11

M

7

9

43.5×30×80

0.5

SC74MA20N330106



1 / 4”

4.0

0.6

0-40

0 -30

0-40

0 -30

M

7

9

43.5×30×80

0.48

SC74MA20N330204

5.0

0.65

0-23

0 -15

0-23

0 -15

M

7

9

43.5×30×80

0.48

SC74MA20N330205

6.0

0.8

0-15

0 -11

0-15

0 -11

M

7

9

43.5×30×80

0.48

SC74MA20N330206



3/8''

4.0

0.6

0-40

0-30

0-40

0-30

M

7

9

53×26×85

0.58

SC74MA20N310304

5.0

0.65

0-23

0-15

0-23

0-15

M

7

9

53×26×85

0.58

SC74MA20N310305

6.0

0.8

0-15

0-11

0-15

0-11

M

7

9

53×26×85

0.58

SC74MA20N310306



1/2''

4.0

0.6

0-40

0-30

0-40

0-30

M

7

9

53×26×85

0.58

SC74MA20N310404

5.0

0.65

0-23

0-15

0-23

0-15

M

7

9

53×26×85

0.58

SC74MA20N310405

6.0

0.8

0-15

0-11

0-15

0-11

M

7

9

53×26×85

0.58

SC74MA20N310406

3/8''

15

4.2

0-100

0-100

0-100

0-100

M

4.5

7

75×52×130

1.35

SC74MA20N310315

1/2''

15

4.2

0-100

0-100

0-100

0-100

M

4.5

7

75×52×130

1.25

SC74MA20N310415

3/4''

20

7

0-80

0-80

0-80

0-80

M

4.5

7

85×60×140

1.55

SC74MA20N310520

1''

25

11

0-60

0-60

0-60

0-60

M

4.5

7

100×72×148

2.3

SC74MA20N310625

1

2

3

4

5

6

7

8



SC74型



线圈类型



电压



密封材料



阀体材质类型



连接方式

流量通



其它选配

S

C

74

M

A20

N

31

01

01

N

S=专用阀

C=常闭

74=低功耗高压电磁阀

M=低功耗塑封接线盒式

(注:接线盒必须配防浪涌接线盒)

A10=AC110V A20=AC220V D12=DC12V D24=DC24V A24=AC24V

N=NBR 丁腈橡胶E=EPDM 三元乙丙V=VITON 氟橡胶

31=锻黄铜

32=304不锈钢浇 铸    33=316不锈钢浇铸

01=1/8

02=1/4”

03=3/8”

04=1/2”

05=3/4”

06=1”

01=1.0

02=2.0

03=3.0

04=4.0

05=5.0

06=6.0

15=15

20=20

25=25

R2=1.5 R3=2.5

N=NPT螺纹

其他电压可定制
